Bonjour cette question est dans ma tête depuis trop long temps sans réponse, comment on fait un plan d'un cadre de Drift trike avec un tube cintrer? Car pour mon nouveau Drift trike je compte cintrer un tube mais pour faire le plan je galère vraiment, pour moi il est impossible de reproduire deux fois les même courbe car je les fait au pif... Comment faite vous pour faire les courbes? Choisir leurs dimensions? Et aussi pour que quand je donne sa a un metallier il puisse me le reproduire en vrai.

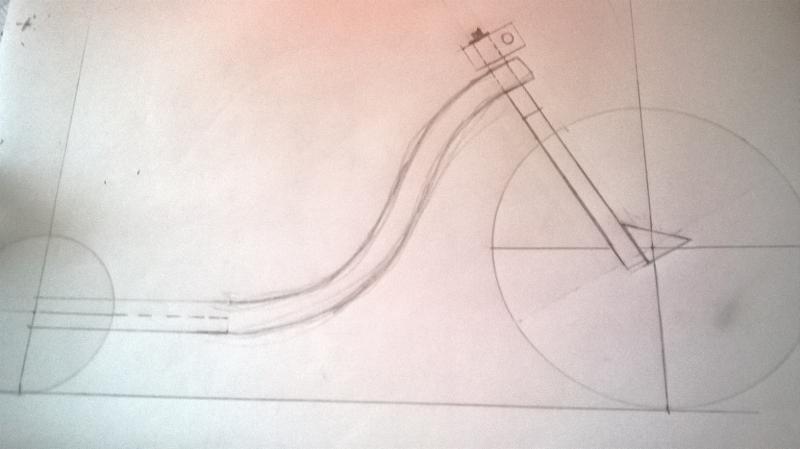

Voilà mon plan ... Pour l'échelle j'ai du mal à expliquer... En gros 2 cm sur mon dessin équivaux a 10cm dans la vie
_________________
Plus tu Drift moin tu roule


Back to top
Publicité






PostPosted: Sun 1 May - 19:06 (2016)    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Possum
Modérateur

Offline

Joined: 26 Sep 2012
Posts: 5,442
Localisation: Bretagne (35)

PostPosted: Sun 1 May - 21:22 (2016)    Post subject: Plans pour un cintrage Reply with quote

Ca dépend si ton métallier à une cintreuse hydraulique type arbalète ou une cintreuse par enroulement.

Si cintreuse hydraulique type arbalète, le rayon de cintrage dépend du diamètre de ton tube et aussi un peu de la marque de ta cintreuse mais ne peut pas être différent.

Si cintreuse par enroulement alors tu mets le rayon de cintrage que tu veux. Et pour côter ton plan, il faut que tu indiques le rayon de courbure ainsi que l'angle de cintrage (exemple : r = 250mm sur 80°).
Ou vas voir directement ton serrurier et parle lui s'en.
_________________
Mess with the best or die like the rest.
Dieu dit : "Que la perfection soit !" et il me créa.


Back to top
Visit poster’s website
Jacky
Membre

Offline

Joined: 05 Apr 2016
Posts: 64
Localisation: Brest

PostPosted: Mon 2 May - 18:56 (2016)    Post subject: Plans pour un cintrage Reply with quote

Tu aurais pas une photo sur dis comme ça sa ne me parle pas trop
_________________
Plus tu Drift moin tu roule


Back to top
Possum
Modérateur

Offline

Joined: 26 Sep 2012
Posts: 5,442
Localisation: Bretagne (35)

PostPosted: Mon 2 May - 20:38 (2016)    Post subject: Plans pour un cintrage Reply with quote

Une photo sur quoi ?
_________________
Mess with the best or die like the rest.
Dieu dit : "Que la perfection soit !" et il me créa.


Back to top
Visit poster’s website
Jacky
Membre

Offline

Joined: 05 Apr 2016
Posts: 64
Localisation: Brest

PostPosted: Mon 2 May - 21:08 (2016)    Post subject: Plans pour un cintrage Reply with quote

Une photo d'un plan ... Car je n'est pas compris l'histoire de l'exemple :r=250  sur 80° . Apres je suis d'accord que sa dois etre dure a expliquer. Pour le tube j'ai compris l'as règles mdr le diamètre que je veux mais avec une épaisseur  supérieur à 2,5mm pour qu'il soit cintrable.
_________________
Plus tu Drift moin tu roule


Back to top
Pa d' bol
Membre

Offline

Joined: 05 May 2013
Posts: 1,733
Localisation: Amboise (37)

PostPosted: Wed 4 May - 18:52 (2016)    Post subject: Plans pour un cintrage Reply with quote

Je pense qu'il faut que tu résonne en ''angle '' pour commencer. Tu te rappel de comment on ce sert d'un rapporteur au collège ?! Bah voilà, déjà avec ça ,tu peut faire un plan avec des côtes de cintrage en degrés (le 80°, que Possum te parle dans l'exemple).
Ensuite, il va te falloir penser en rond ,comme une roue ,soit en gros le dessin que tu veux donner à ton cadre (par rapport à l'angle bien-sûr) .
Donc en gros pour te donner une idée (toujours sur ce fameux r250 \80°) sur une feuille tu fait un angle à 80°, puis par dessus tu viens coller un cercle de 250mm (soit 25cm), et la tu auras une courbe propre.
Je sais pas si je suis clair ,mais j'ai essayé ....
_________________


Back to top
Jacky
Membre

Offline

Joined: 05 Apr 2016
Posts: 64
Localisation: Brest

PostPosted: Thu 5 May - 09:56 (2016)    Post subject: Plans pour un cintrage Reply with quote

Je vais essayer sa cette aprem et je te dirais si j'ai compris . ( oui je sais comment on utilise un rapporteur , quand même)
_________________
Plus tu Drift moin tu roule


Back to top
Possum
Modérateur

Offline

Joined: 26 Sep 2012
Posts: 5,442
Localisation: Bretagne (35)

PostPosted: Thu 5 May - 15:47 (2016)    Post subject: Plans pour un cintrage Reply with quote

Pour exemple, Google est ton ami.


_________________
Mess with the best or die like the rest.
Dieu dit : "Que la perfection soit !" et il me créa.


Back to top
Visit poster’s website
Jacky
Membre

Offline

Joined: 05 Apr 2016
Posts: 64
Localisation: Brest

PostPosted: Thu 5 May - 20:06 (2016)    Post subject: Plans pour un cintrage Reply with quote

J'ai fait ce que tu m'a dit de faire mais juste une question la courbe qui a pour rayon 25 je le mais où? Je pointe avec mon compas la base de l'angle (ABC, je pointe sur B)  ou autre part
_________________
Plus tu Drift moin tu roule


Back to top
Jacky
Membre

Offline

Joined: 05 Apr 2016
Posts: 64
Localisation: Brest

PostPosted: Sat 7 May - 15:44 (2016)    Post subject: Plans pour un cintrage Reply with quote

Je crois avoir compris. Si j'arrive à vendre mon Drift j'en reconstruis un !!!!!
_________________
Plus tu Drift moin tu roule


Back to top
